CARTE DE PROGRAMMATION KAVAN PRO

CARTE DE PROGRAMMATION KAVAN PRO

La carte de programmation LED pour ESC de la série KAVAN PRO (également compatible avec les ESC FOXY G2) pour avion est utilisée pour une programmation facile et rapide des ESC - à la maison "sur la table" ainsi qu'à l'aéroport. L'ESC est connecté via un câble servo, la prise est située sur le dessus de la boîte. L'alimentation de la carte est assurée par l'alimentation du stabilisateur BEC du KAVAN PRO ESC ou par une batterie commune de réception 4-5 cellules NiCd/NiMH ou 2S LiPo/LiFe connectée au boitier (cas de l'OPTO ESC). La programmation est effectuée avec le moteur et la batterie d'entraînement connectés (également dans le cas des contrôleurs OPTO).

ATTENTION : La carte de programmation KAVAN PRO LED ne peut pas être utilisée pour programmer les ESC FOXY de première génération et la carte de programmation FOXY de première génération ne peut pas être utilisée pour programmer les ESC KAVAN PRO.

Les ESC KAVAN PRO air peuvent être programmés dans un modèle avec une hélice montée - pour des raisons de sécurité, cependant, nous recommandons toujours de retirer l'hélice lors de la programmation - cela évitera un éventuel accident en cas d'omission ou d'erreur de l'opérateur. De même, programmez les ESC dans les voitures et les bateaux perchés en toute sécurité sur un support avec les roues ou l'hélice en l'air ou avec le pignon ou l'accouplement de l'arbre d'hélice retiré.

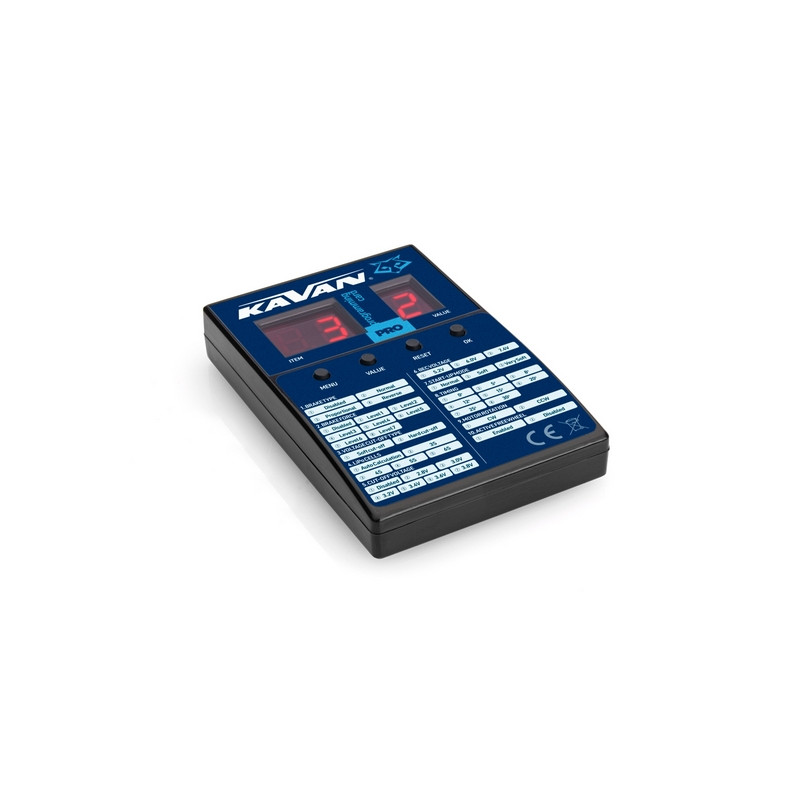

Quatre boutons sur le panneau avant de la carte sont utilisés pour la programmation. Utilisez-les pour sélectionner les fonctions du programme ("ITEM") à régler et pour régler leur valeur ("VALUE"). Le bouton "OK" confirme la modification et l'envoie à l'ESC, le bouton "RESET" est utilisé pour effacer tous les paramètres et ramener toutes les valeurs aux paramètres d'usine par défaut. Le numéro de fonction du programme est affiché à gauche sur l'affichage LED à deux chiffres ("ITEM"), la valeur de la fonction est affichée sur l'affichage LED à un chiffre à droite ("VALUE").

La méthode de connexion de l'ESC à la carte de programmation LED dépend du type d'ESC - elle varie selon qu'il s'agit d'un ESC BEC avec un stabilisateur d'alimentation ou d'un ESC OPTO. Lors du câblage, suivez scrupuleusement les instructions fournies avec la carte et votre ESC.

Une liste des fonctions et des valeurs réglables est fournie sur l'étiquette de la carte ; une description détaillée des fonctions est fournie dans les manuels fournis avec les contrôleurs FOXY G2.

Le kit de carte de programmation comprend : carte de programmation KAVAN PRO LED, câble de programmation à trois fils, instructions.

Tension d'alimentation [V] : 4,8 - 8,4 ; Longueur [mm] : 88 ; Largeur [mm] : 58 ; Hauteur [mm] : 14 ; Poids [g] : 40
