CARTE DE PROGRAMMATION KAVAN R et RAY G2

CARTE DE PROGRAMMATION KAVAN PRO

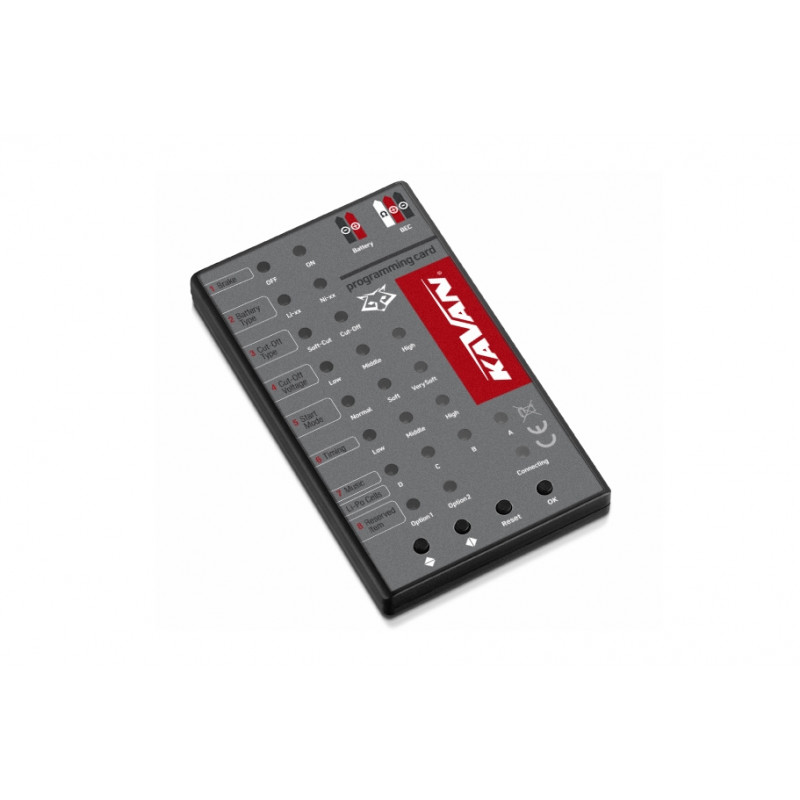

La carte de programmation pour les ESC de vol KAVAN R (également compatible avec les ESC RAY G2) est utilisée pour une programmation facile et rapide des ESC - à la maison "sur le bureau" ainsi qu'à l'aérodrome. L'ESC est connecté via un câble servo, la prise est située sur le dessus de la carte. L'alimentation de la carte est assurée par le stabilisateur BEC du KAVAN R ESC.

AVERTISSEMENT : La carte de programmation KAVAN R LED ne peut pas être utilisée pour programmer les ESC RAY de première génération et la carte de programmation RAY de première génération ne peut pas être utilisée pour programmer les ESC KAVAN R.

Les ESC KAVAN R peuvent être programmés dans le modèle avec l'hélice montée - pour des raisons de sécurité, cependant, nous recommandons toujours de retirer l'hélice lors de la programmation - cela évitera un éventuel accident en cas d'omission ou d'erreur de l'opérateur.

Les quatre boutons en bas de la carte servent à la programmation. Utilisez-les pour sélectionner les fonctions de programmation à configurer et pour régler leur valeur indiquée par la LED correspondante. Le bouton "OK" confirme la modification et l'envoie à l'ESC, le bouton "Réinitialiser" est utilisé pour effacer tous les paramètres et ramener toutes les valeurs aux paramètres d'usine par défaut. L'état de la communication avec l'ESC est indiqué par la LED "Connexion".

Programmation : Débranchez le câble du servo ESC du récepteur puis branchez-le dans la prise située dans le coin supérieur droit de la carte marquée « BEC ». Connectez la batterie de conduite à l'ESC ; les LED de la carte s'allumeront pour vous montrer les points de consigne actuels pour chaque fonction - et vous êtes prêt à vous ajuster !

La liste des fonctions et des valeurs réglables est donnée sur l'étiquette de la carte, une description détaillée des fonctions est donnée dans les manuels fournis avec les ESC KAVAN R.

Tension d'alimentation [V] : 4,8 - 6
Longueur [mm]: 92
Largeur [mm] : 52
Hauteur [mm] : 6
Poids [g] : 26
